產品簡介

德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計合理配合，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍。

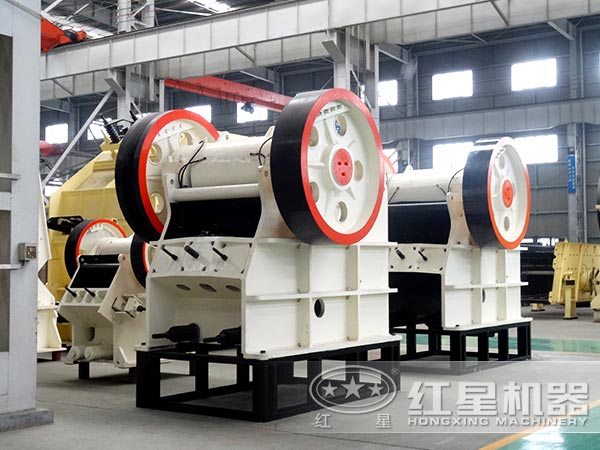

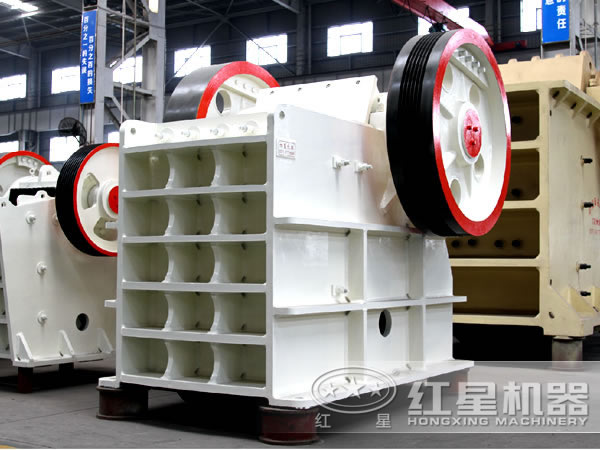

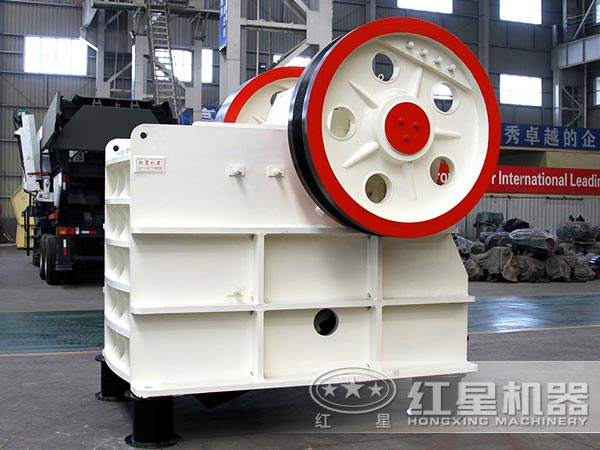

德版顎式破碎機圖片實拍

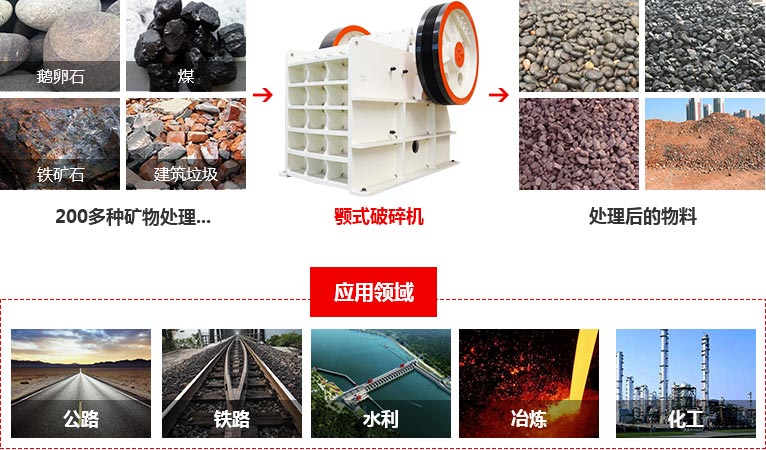

德版顎式破碎機可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有著出色表現。

產品優勢

1、更高的破碎效率。通過對破碎腔型及運動參數的優化改進，以確定合理的嚙合角和行程特性值，可使德版顎式破碎機有更大的破碎沖程、更高的生產率和更大的承載能力，使其產量提高。另一方面，對顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大提高了破碎力，有效提高了破碎效率。

2、部件壽命更長。通過改善軸承座的受力狀況，提高了軸承的使用壽命；上下對稱曲線齒板設計，優化的齒板牙形和厚度，有效延長齒板的使用壽命；全新的機架設計理念，保證機架鋼度的同時，減小了整機安裝空間；由高品質鑄鋼動顎、鍛造偏心軸和大型輥子軸承構成的動顎總成，使得德版顎式破碎機具有超凡的可靠性。

3、運行更平穩。通過對整體結構及配重部分的優化，精確計算分析確定飛輪、槽輪的結構和配重塊的重量，有效降低了設備的振動等級，使設備運轉更加平穩、可靠。飛輪采用合理的結構分布，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。兩個超大軸承支撐整個動顎部進行運轉，設備承載能力更大，運行更加平穩。

4、操作簡單、維護方便。德版顎式破碎機其迷宮密封結構的交叉間隙由內向外自動填充潤滑脂，降低了人工勞動量，縮短了維護時間。；通過螺桿或液壓缸控制調整座前后移動，能夠方便、快捷地實現對排料口的調節；先進的邊護板螺栓固定系統及人性化的吊裝孔設計使HD在更換邊護板和肘板時更加方便快捷。

工作原理

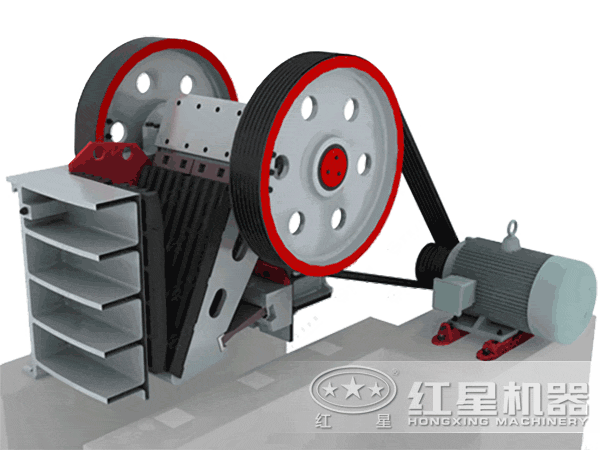

德版顎式破碎機的工作方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。

技術參數
