史上最全的自動氣象站安裝、維護、使用說明手冊 （一）自動氣象站的安裝
發布日期：2017-09-13

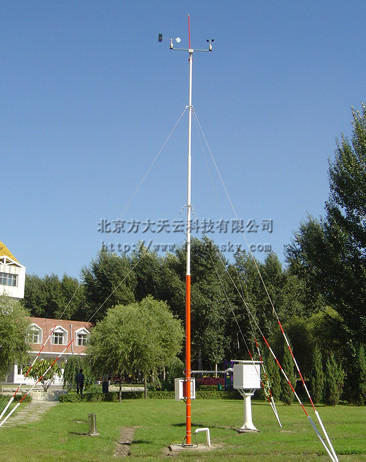

一、概述FAMEMS MRE六要素自動氣象站是方大天云公司依據多年氣象行業經驗和地面氣象觀測規范，針對地面氣象環境常規要素定點監測設計的一款智能化、高性能自動站。
二、六要素自動氣象站安裝要求
1、地面氣象觀測場
根據觀測資料應具有一定要素代表性和下墊面穩定性的原則，陸地區域氣象觀測站設置地面保持自然平整的觀測場地，不得設置在建筑物上面；在浮標、石油平臺等特殊條件下，可不設置觀測場。
2、觀測場圍欄
從安全防護和行業標志角度出發，自動氣象站的觀測場地設置堅固、稀疏、美觀的圍欄，其高度可根據安全防護和與周邊環境相協調為宜；圍欄外側應設立觀測場受法律保護的警示牌。
3、儀器基礎
風、溫濕度、降水等觀測儀器和設施都應按照圖紙制作混凝土基礎。
4、地下管道
觀測場內和連接到建筑物中的儀器纜線、電力電源纜線進行地下掩埋敷設，并在每個儀器位置設置分線井。
5、接地與防雷工程
應參照《氣象臺（站）防雷技術規范》要求，建設觀測場和儀器設施的接地和防雷工程。
觀測場有風桿時，風桿上設置與風桿相絕緣的避雷針，其引下線沿風桿頂端有絕緣子的固定斜拉線入地，并與觀測場地網做電氣連接，避雷針引下線入地位置必須單獨制作垂直地體；雷電頻繁地區盡量在風桿北側或西側3米以外制作單獨的接閃器和垂直接地體。
觀測場內所有儀器塔架、儀器支架、儀器外殼等全部金屬設施與觀測場地網做電氣連接，其接地線從儀器基礎外部入地，并不得與避雷針的引下線在接地體上共點。
與自動氣象站相連接的公共電力電源的輸入端、公網通信線路的輸出端必須配接性能良好的電涌保護器。
三、觀測場儀器布局和安裝
1、儀器間距
儀器之間南北間距不小于2米，東西間距不小于2米；儀器距圍欄不小于2米。
2、信號線防護
風向、風速、溫濕度、降水儀器的信號纜線都需采用鋁塑管防護，從儀器水泥基礎內送入地下，與數據采集器連通。
3、溫濕度傳感器
當氣溫、相對濕度傳感器安裝在百葉箱內時，傳感器位于百葉箱內水平面的中心線上；傳感器的感應部分需朝向地面，距觀測場地面的高度為1.5米。
當氣溫、濕度傳感器安裝在防輻射罩內時，須采用長度1.2米以上的橫臂講防輻射罩懸掛在橫臂的一端，橫臂的支撐桿（風桿或專用桿）位于正北側；當安裝在風桿上時，自動氣象站數據采集器位于風桿的北側，傳感器位于風桿的正南方向。
4、雨量傳感器
雨量傳感器需制作頂面尺寸為30cm*30cm的混凝土基礎；承水器口緣距觀測場地面的高度為70cm，高度不足部分用水泥基礎找齊。
